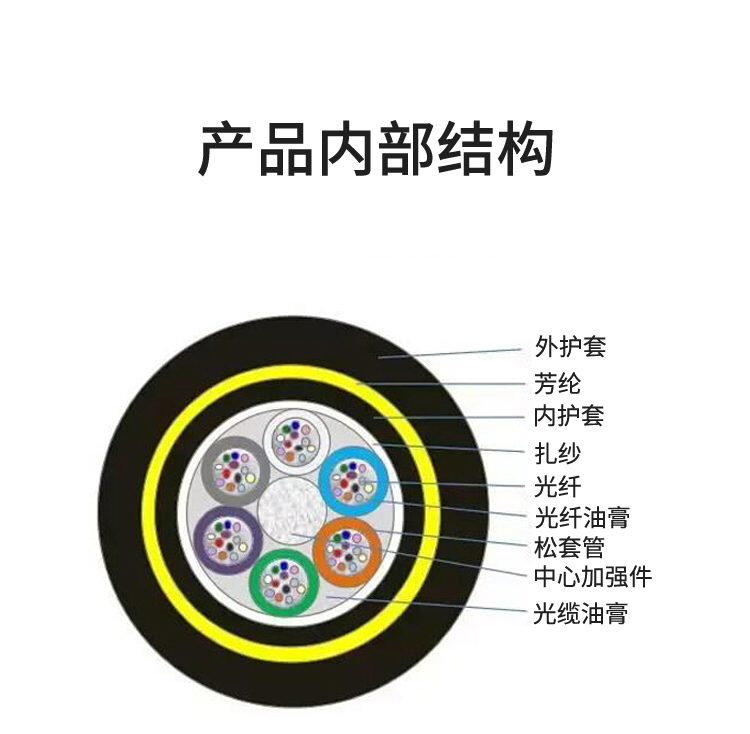

松套管（填充纤膏）

外径      1.90   mm

松套管根数

根        4

每根管光纤芯数

芯        6

内套管

厚度      0.8   mm

机械加强层   芳纶

面积      45   mm2

外护套

厚度    1.8  mm

光纤参数

光纤型号

型号     G652D

模场直径

直径   8.6～9.5±0.7μm

包层直径

直径    125.0±1μm

同心度误差

最大     0.8μm

包层不圆度

最大      2.0%

光缆截止波长

最大    1260μm

衰减系数

1310nm最大  0.36 dB/km

1550nm最大  0.22 dB/km

性能技术参数

光缆外径

   13.9      mm

光缆截面积

   152     mm2

光缆重量

    173      kg/km

额定抗拉强度(RTS)

    55.2     kn

最大允许使用张力 MAT)

21.6      kn

年平均运行张力   (EDS)

     13.8     kn

杨氏摸量

    29.1     kn/mm2

热膨胀系数

     0.4     10-6/℃

抗压强度

长期 1100     n/100mm

短期 2200     n/100mm

最小弯曲半径

运行     220      mm

敷设     360      mm

适用温度范围

敷设    -15∽ +60℃

运输和运行-40∽ +70℃

光纤余长

         0.5∽0.7%

外护套类型

PE护套料

抗电腐蚀措施

------

注:覆冰10MM,风速最大 35米/S

光缆束管颜色与光纤颜色

红色填充绳

   /

松套管1

蓝色

橙色

绿色

本色

灰色

棕色

松套管2

蓝色

橙色

绿色

本色

灰色

棕色

松套管3

蓝色

橙色

绿色

本色

灰色

棕色

松套管4

蓝色

橙色

绿色

本色

灰色

棕色

绿色填充绳

  /
