2

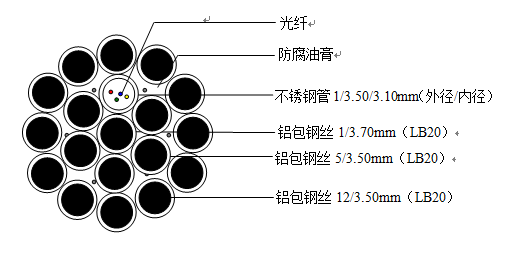

光缆结构形式

铝包钢

根数/直径

1/3.7/20AS＋ 5/3.5/20AS＋12/3.5/20AS

铝合金

根数/直径

/

光单元

类型/根数/
  直径

光单元 1/3.5

3

计算截面积

铝管或不锈钢管

mm²

——

铝包钢

mm²

174.31（LB20）

铝合金

mm²

——

总截面

mm²

174.31（LB20）

4

外层单线类型（铝包钢/铝合金）

/

铝包钢

5

外层单线直径

mm

3.50

6

光纤类型

G.652/G.655

G.652

7

光纤芯数

芯

36

8

OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）

dB/km

≤0.21

9

外径

mm

17.7

10

单位长度质量（含光纤质量）

kg/km

1187

11

额定拉断力（RTS）

kN

199

12

20℃直流电阻

W/km

0.495

13

允许短路电流容量（40℃～200℃，0.25s）

kA²·s

156

14

最高允许温度

瞬    间

℃

200

持    续

℃

80

15

耐雷击能量（50C/100C/150C/200C）

C

150

16

拉力重量比

km

17.10

17

弹性模量

GPa

162

18

线膨胀系数

10^-6/℃

13.0

19

最大允许拉力

kN

79.6

20

年平均运行张力

kN

43.78

21

最小允许弯曲半径（动态）

mm

354

22

最大允许安装张力

kN

39.80

23

轴尺寸（长×宽×高）

m×m×m

1.8*1.4*1.8

24

最大盘长

m

6500

25

蠕变特性

20%RTS

蠕变量

10年

%

0.04

20年

0.05
