2

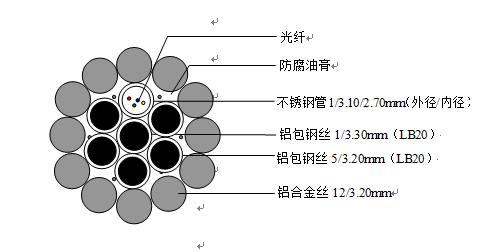

光缆结构形式

铝包钢

根数/直径

1/3.3/20AS+5/3.2/20AS

铝合金

根数/直径

12/3.2/AA

光单元

类型/根数/
  直径

不锈钢管/1/3.10

3

计算截面积

铝管或不锈钢管

mm²

1.82

铝包钢

mm²

48.77（LB20）

铝合金

mm²

96.51

总截面

mm²

145.28

4

外层单线类型（铝包钢/铝合金）

/

铝合金

5

外层单线直径

mm

3.20

6

光纤类型

G.652/G.655

G.652D

7

光纤芯数

芯

24

8

OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）

dB/km

≤0.21

9

外径

mm

16.1

10

单位长度质量（含光纤质量）

kg/km

611

11

额定拉断力（RTS）

kN

87.5

12

20℃直流电阻

W/km

0.289

13

允许短路电流容量（40℃～200℃，0.25s）

kA²·s

170

14

最高允许温度

瞬  间

℃

200

持  续

℃

80

15

耐雷击能量（50C/100C/150C/200C）

C

100

16

拉力重量比

km

14.61

17

弹性模量

GPa

96.9

18

线膨胀系数

10^6/℃

17.39

19

最大允许拉力

kN

35.0

20

年平均运行张力

kN

14.0～21.88

21

最小允许弯曲半径（动态）

mm

322

22

最大允许安装张力

kN

17.50

23

轴尺寸（长×宽×高）

m×m×m

1.8×1.4×1.8

24

最大盘长

m

6000

25

蠕变特性

20%RTS

蠕变量

10年

%

0.053

20年

0.063
