OPGW复合地线光缆结构型式有层绞式和中心管式。层‌‌绞式 OPGW 可根据需要将1 ~ 3根不锈钢管光单元与铝包钢线及铝合金线绞合成缆。
具体结构如下:

不锈钢管光单元:
不锈钢管由不锈钢带卷绕焊接而成，光纤及纤膏包容其中，钢管外表面涂敷一层防电化学腐蚀的防腐缆膏。
2. 光纤:
光纤采用色谱及色环识别。每根钢管最大光纤芯数:48芯ITU-TG.652或G.655光纤。
3.( 金属 ) 线 :
光单元与铝包钢线、铝合金线绞合成缆，以满足必需的强度和导电率并进一步保护光纤。铝包钢线符合 IEC1232 ( 国际电工委员会 ) 标准(等同 GB/T17937-1999 ).铝合金线符合 IEC104 ( 国际电工委员会 ) 标准(等同 JB/T8134-1997 )

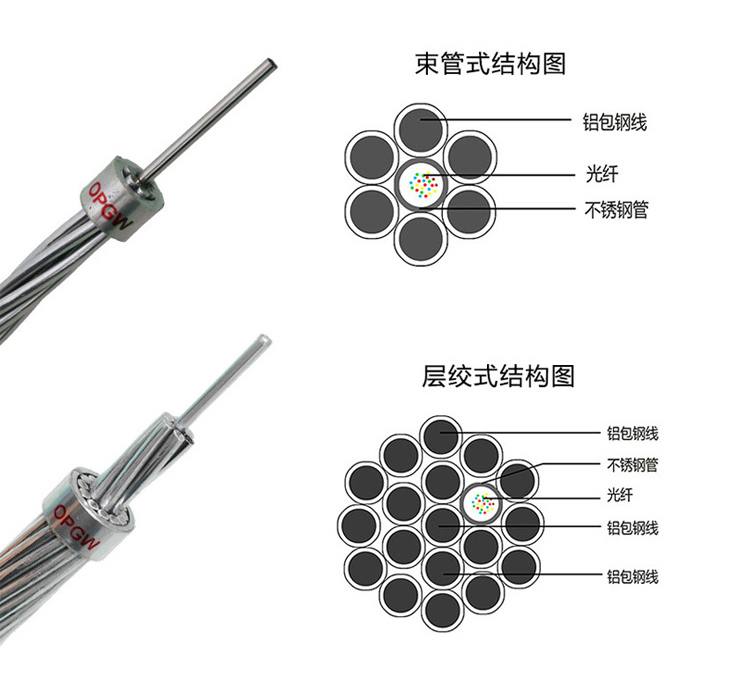

4 .中心管式OPGW特点:
光纤保护在密封防水的不锈钢管内，不锈钢管置于缆的中心，外面绞合一层(或多层)单丝。
5. 层绞式OPGW 特点:
光纤保护在密封防水的不锈钢管内，中心为一铝包钢单丝，不锈钢管和单丝绞合于第一层，外面绞合一层(或多层)单丝。

比较层绞式‎光缆和中心‎束管式光缆‎就会发现，由于层绞式‎光缆在结构‎、性能、敷设方式等‎方面都具有‎显著的优良‎特性，在80%的场合都将‎使用层绞式‎光缆。层绞式光缆‎和中心束管‎式光缆是常‎见的两种光‎缆形式，它们各有优‎势：前者光缆敷‎设方式多，适用于架空‎、直埋、管道、水下等各种‎场合，而后者具有‎直径小、重量轻、容易敷设的‎特点。这与它们不‎同的技术结‎构息息相关‎。
