当前位置： 首页 > 技术参数 » OPGW-36B1-100光缆技术参数

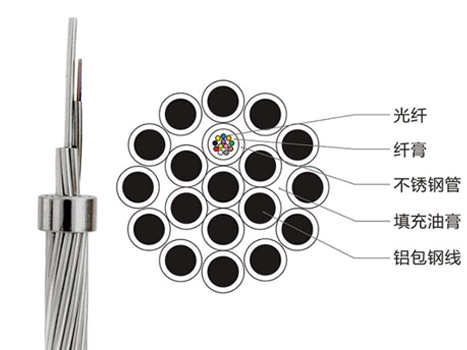

型号：OPGW-36B1-100
| 结构参数 | 材 料 | 根数 | 材 料 | 根数 | 原材料直径 | |||
| 光纤 | G.652 | 36 | G.655 | 0 | ||||
| 中 心 | 20.3%AS线 | 1 | 线直径 | 2.40 | mm | |||
| 第1层 | 20.3%AS线 | 4 | AA线 | 0 | 线直径 | 2.40 | mm | |
| 不锈钢管 | 2 | 光纤芯数 | 36 | 管直径 | 2.40 | mm | ||
| 第2层 | 20.3%AS线 | 10 | AA线 | 0 | 线直径 | 3.10 | mm | |
| 技术参数 | 参照 IEC、IEEE、DL/T 832-2003、GB/T 7424.4-2003 标准 | |||||||
| 最外层绞合方向为“右”向（Z-stranding） | ||||||||
| 光缆直径： | 13.40 | mm | ||||||
| 光缆重量： | 686 | kg/km | ||||||
| 承载截面积 | 98.1 | mm2 | ||||||
| AS面积 | 98.10 | mm2 | ||||||
| AA面积 | 0.00 | mm2 | ||||||
| 极限抗拉强度（UTS） | 131.4 | kN | ||||||
| 标称抗张强度（RTS） | 124.9 | kN | ||||||
| 杨氏模量（E-Modulus) | 162.0 | kN/mm2 | ||||||
| 热膨胀系数 | 13.0 | ×10-6/℃ | ||||||
| 最大允许工作应力 (MAT) ( 40% RTS) | 509.2 | N/mm2 | ||||||
| 每日应力（EDS) (18%~25% RTS) | 229.1~318.3 | N/mm2 | ||||||
| 极限特殊应力 (70% RTS) | 891.1 | N/mm2 | ||||||
| 直流电阻 | 0.880 | Ω/km | ||||||
| 短路电流 | ( s, 40℃~200℃) | 10.4 | kA | |||||
| 短路电流容量 I2t | 55.9 | kA2S | ||||||
| 最小弯曲半径： | 施工： | 268 | mm | |||||
| 运行： | 201 | mm | ||||||
| 拉重比 | 18.6 | km | ||||||
| 温度范围 | 安装温度 | -10℃ ~ +50 | ℃ | |||||
| 运输和运行温度 | -40℃ ~ +80 | ℃ | ||||||
