当前位置： 首页 > 技术参数 » OPGW-24B1-68光缆技术参数

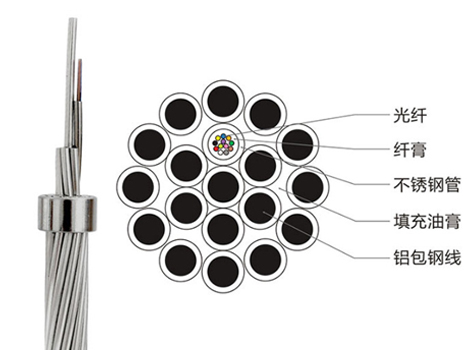

型号:OPGW-24B1-68
| 结构参数 | 名 称 | 根数 | 名 称 | 根数 | 原材料直径 | |||
| 光纤 | G.652 | 24 | G.655 | 0 | ||||
| 中 心 | SUS 管 | 1 | 光纤芯数 | 24 | 管直径 | 3.80 | mm | |
| 第1层 | 35%AS线 | 6 | AA线 | 0 | 线直径 | 3.80 | mm | |
| 技术参数 | 参照 IEC、IEEE、DL/T 832-2003、GB/T 7424.4-2003 标准 | |||||||
| 绞合：中心线与各层之间填充防蚀油膏 | ||||||||
| 最外层绞合方向为“右”向（Z-stranding） | ||||||||
| 光缆直径： | 11.40 | mm | ||||||
| 光缆重量： | 380 | kg/km | ||||||
| 承载截面积 | 68.0 | mm2 | ||||||
| AS面积 | 68.0 | mm2 | ||||||
| AA面积 | 0.00 | mm2 | ||||||
| 标称抗张强度（RTS） | 52.4 | kN | ||||||
| 杨氏模量（E-Modulus) | 122.0 | kN/mm2 | ||||||
| 热膨胀系数 | 14.5 | ×10-6/℃ | ||||||
| 最大允许工作应力 (MAT) ( 40% RTS) | 307.8 | N/mm2 | ||||||
| 每日应力（EDS) (18%~25% RTS) | 138.5~192.4 | N/mm2 | ||||||
| 极限特殊应力 (70% RTS) | 538.7 | N/mm2 | ||||||
| 直流电阻 | 0.734 | Ω/km | ||||||
| 短路电流 | (0.25s, 20℃~300℃) | 14.7 | kA | |||||
| 短路电流容量 I2t | 54.1 | kA2s | ||||||
| 最小弯曲半径： | 施工： | 285 | mm | |||||
| 运行： | 171 | mm | ||||||
| 拉重比 | 14.0 | km | ||||||
| 温度范围 | 安装温度 | -10℃ ~ +50 | ℃ | |||||
| 运输和运行温度 | -40℃ ~ +80 | ℃ | ||||||
